tektronix泰克TDS3034B数字荧光示波器

特点与优点

500 MHz 、300 MHz 、100 MHz 三种带宽
取样速率高达 5 GS/s
2 或 4 条通道
全 VGA 彩色 LCD 显示
25 种自动测量功能
9 位垂直分辨率
多语言用户界面
使操作更简易"快捷菜单"图形用户界面
内置以太网端口
e*Scope TM 网上遥控功能
WaveAlert TM 自动波形异常检测能力

应用模块
－详细设计分析所需的高级分析功能
－电信模板测试
－FFT
－用于测试和排障的两种视频模块
－快速"是否通过"测试所需的极限测试
－高级触发功能，其中包括：毛刺、欠幅脉冲和逻辑触发
插入式打印机可随机提供测量文件

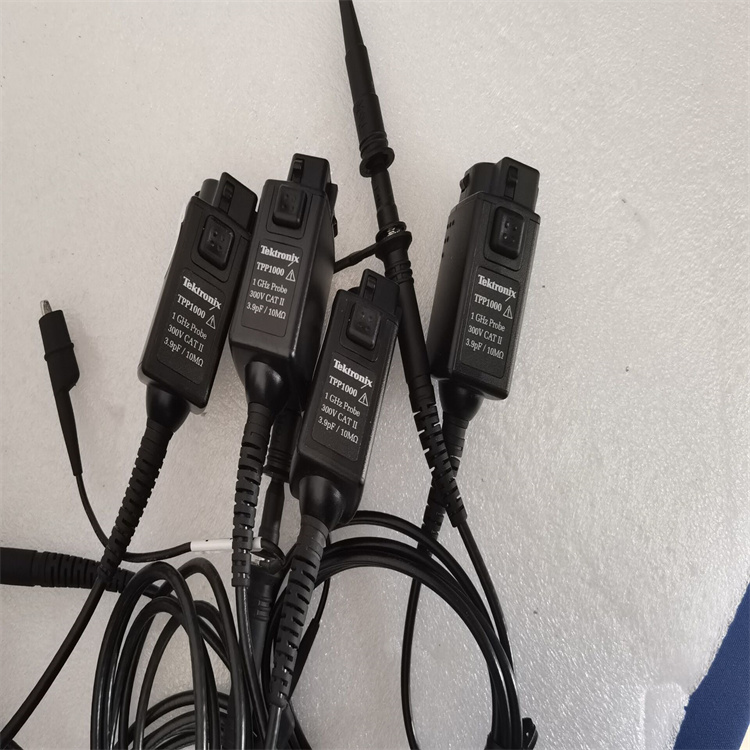

TekProbeTM Level II 接口支持的探头包括：可自动提供定标和换算单位的有源探头、差分探头和电源探头
便于迅速打印的标准并行端口
便于数据储存和文件编制的内置软驱

应用

电信设备制造测试
数字电路设计与调试
视频设备安装与维护
电源设计

TDS3000B 系列示波器体积小巧、便于携带、可用电池供电，所以可在任何需要的地方使用。安装电池

后，其重量还不到5 公斤。即便是在现场工作，也可通过选购的插入式热敏打印机当场打印测量结果。

用户还可通过选购的应用模块轻而易举地使TDS3000B 系列示波器适用于具体应用需要。示波器可在通

电后自动显示机上安装的模块。目前，可与TDS3000B系列示波器配套使用的应用模块共有7 种，其中包

括：

电信模板测试模块
高级分析模块
FFT 模块
高级触发模块
极限测试模块
扩展视频模块
601 串行数字视频模块
